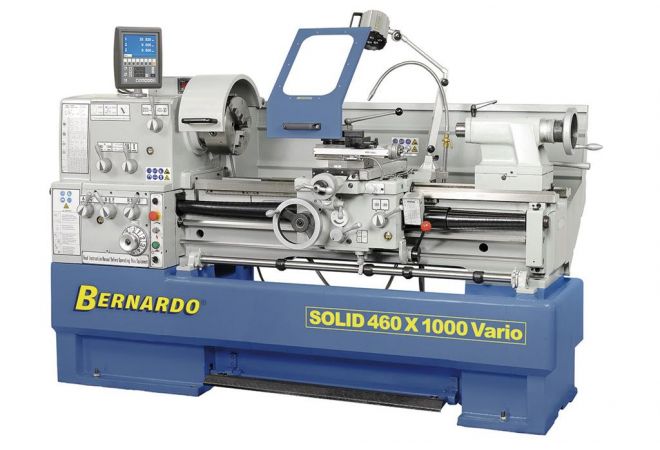

Bernardo Draaibank Solid 460x1000 Vario | 03-1320XL
OMSCHRIJVING :
De universele draaibank Solid 460 is speciaal ontworpen voor het maken van enkel stuks en kleine series met een hoge nauwkeurigheid. Door zijn grote gebruiksvriendelijkheid is dit model geschikt voor de machinebouw, instalatiebouw, productieomgevingen, en enkel stuks fabricage.
BIJZONDERE KENMERKEN
Moderne hoofdspindellagering met hoekcontactkogellagers in precisieuitvoering
Standaard met Delta-frequentieomvormer voor hoog koppel bij lagere toerentallen en bij benadering constant toerental onder belasting
Traploze toerentalregeling, het ingestelde toerental is af te lezen op een digitale meter
Geharde en geslepen tandwielen ook in de voedingsaandrijving
Inclusief 4 instelbare nokken voor het automatisch stoppen van de bedslede

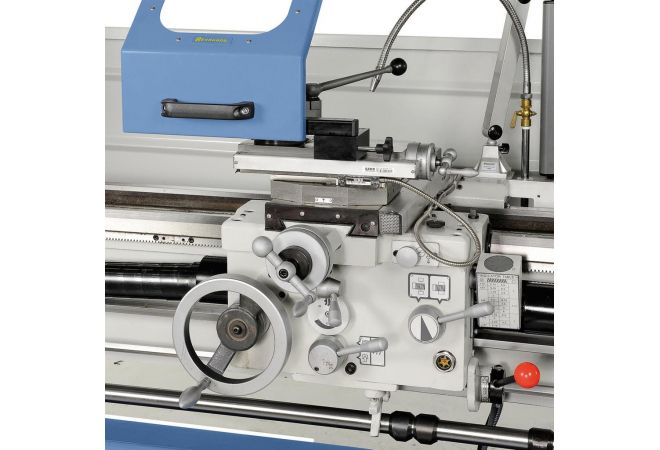

Centrale handige schakeling voor de voedingen en draadsnijden met lei- en aandrijfspindel
De tandwielen zijn groot bemeten, gehard en nauwkeurig geslepen
De toerental- en voedingsinstelling is makkelijk opgebouwd, lichtgangig en nauwkeurig schakelbaar
Het machinebed, in een stuk gegoten, is zeer stijf en vibratievrij waardoor nauwkeurig draaien mogelijk is
STANDAARD GELEVERD MET:
- 3-assige positieaanduiding ES-12 V met LCD-scherm
- 3-klauw PS3-250 mm / D8
- Vaste bril – doorlaat diam. max. 150 mm
- Meelopende bril – doorlaat diam. max. 110 mm
- Eerstevulling met Shell Tellus 46
- Opspanschijf 350 mm
- Snelwisselbeitelhouder met vier inzetstukken
- Beschermkap bij snelwisselbeitelhouder
- Voetpedaal met remfunctie volgens CE
- Koelmiddelinrichting
- Frequentieregelaar
- Snelkoppeling
- Wisselwielen
- Reduceerhuls
- 2 centreerpunten
- Draadsnijklok
- LED-Machineverlichting
- Spanenachterwand
- Bedieningsgereedschap
SPECIFICATIES:
- Artikelnummer 03-1320XL
- EAN-code 9009468051594
- Merk BERNARDO
- Netto gewicht (kg) 1,75
- Afmeting breedte 2200 mm
- Afmeting diepte 1080 mm
- Afmeting hoogte 1370 mm
- Afstand tussen centers 1000 mm
- Bedbreedte 300 mm
- Centerafstand 230 mm
- Doorlaat hoofdas 80 mm
- Draaidiameter over bed 460 mm
- Draaidiameter over support 274 mm
- Motorvermogen 5,5 kW
- Opname hoofdas DIN 55029, D1-8
- Opname losse kop MK4
- Schroefdraad metrisch (41) 0,1 - 14 MM
- Toerental 25 - 250 / 250 - 1700 tr/min
- Verplaatsing pinole 130 mm
- Voedingsbereik dwars (42) 0,031 - 1,7 MM/OMW.
- Voedingsbereik langs (42) 0,014 - 0,784 MM/OMW.
