van Thiel K48-48 GALVA VS - 00550052
|
Staat ook bekend als draadkoppeling, RM of ERREM koppeling. Verbindt twee steigerbuizen met elkaar.

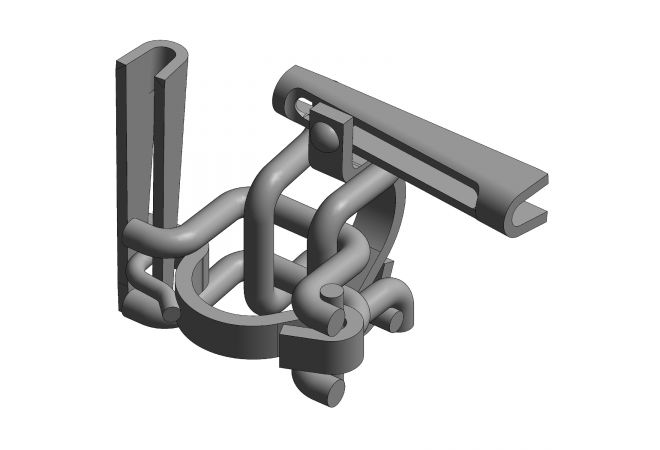

Kruiskoppeling:
- EN 74-1 klasse B
- Artikelnummer: P-1057
- Gewicht: 1,5 kg
- Gebruiksbelasting: 9,1 kN
- Veiligheidsfactor: 1,65
- Productsleutel in de spie: EN74 B CU

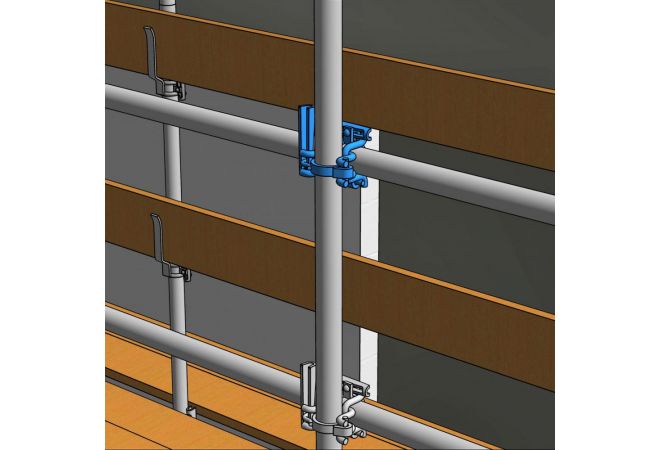

- Kruiskoppeling: Koppeling om 2 buizen haaks op elkaar te verbinden
- EN 74: Getest volgens NEN-EN 74-1:2005
- B: Klasse volgens NEN-EN 74-1:2005
- CU: Fabricage controle door onafhankelijk certificatie instituut
- Corrosie bescherming Thermisch verzinken
Met een koppeling kunt u twee buizen tijdelijk met elkaar verbinden:
- Kruiskoppeling: twee buizen haaks op elkaar verbinden
- Draaikoppeling: twee buizen onder een hoek aan elkaar verbinden
- Laskoppelingen: twee buizen in de lengte aan elkaar verbinden
- Balkkoppelingen: een buis aan een stalen balk bevestigen
Door het klemmen van de koppeling aan de buizen en het aanslaan van de spieën wordt de verbinding verkregen.
Normen:
Van Thiel koppelingen voldoen aan de norm NEN-EN 74-1:2005 / -2:2008 / -3:2007 koppelingen en toebehoren voor stalen buissteigers of zijn in eigen beheer aan vergelijkbare testen onderworpen.
Eisen en beproevingsmethoden:
Klasse B voor kruiskoppelingen, gecertificeerd voor gebruik als BB koppeling
Klasse B voor draaikoppelingen
Klasse B voor laskoppelingen
Door testen verkregen waarden voor balkklemmen
Grondstof:
De gebruikte grondstoffen moeten voldoen aan de eisen gesteld in de van toepassing zijnde Eurocode en/of de waarden zoals gesteld in NEN-EN-12811-2.
De grondstoffen worden onderworpen aan controles volgens het ISO 9001-2000 systeem.
Kenteken:
Van Thiel koppelingen zijn herkenbaar door het geperste kenmerk “ EN74 B CU” in de spie van de koppeling.
Kwaliteit:
De van Thiel kwaliteitsafdeling controleert de kwaliteit van de koppelingen door middel van doorlopende procescontrole en dagelijkse testen van de koppelingen.
Corrosie bescherming:
De koppelingen zijn thermisch verzinkt en daardoor levenslang beschermd tegen roest. Corrosiebescherming volgens:
Sherardiseren: NEN-EN 13811:2003 en NEN-EN-ISO 14713-1 en -3:2010
Verzinken: NEN-EN-ISO 1461:2009
Gebruik:
Koppelingen alleen gebruiken voor het verbinden van:
Twee stalen steigerbuizen met een uitwendige diameter van 48,3 mm en een wanddikte volgens NEN-EN 39 of vergelijkbaar
Twee aluminium steigerbuizen met een uitwendige diameter van 48,3 mm en een minimale wanddikte van 4 mm.
Koppelingen dienen met een (500 grams van Thiel) hamer te worden aangeslagen tot aan de ‘dode slag’ (NEN-EN 74-1).
Aanslaan met een normale krachtsuitoefening tussen één en drie slagen.
Koppelingen moeten voor elk gebruik visueel gecontroleerd te worden. Bij zichtbare beschadigingen of vervormingen de koppelingen niet gebruiken.
